CSMA/CA 实验台
这个实验用一个接入点和三个工作站来展示无线介质访问控制。你既可以观察无遮挡互听时的载波侦听和退避，也可以切到隐藏终端模式，再比较 RTS、CTS、ACK 和 NAV 是怎样协调同一条信道的。
数值摘要
当前模式
无遮挡互听
预置帧数
0 帧
当前待发
0 帧
最大退避
0
当前判断
所有工作站都能先侦听到彼此，竞争主要体现在 DIFS 等待和退避倒计时上。
重点观察红色“信道忙”与灰色倒计时块是如何交替出现的。
拓扑说明

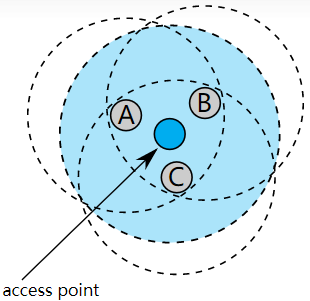

A、B、C 和接入点都能互相侦听，因此载波侦听本身就能避免大部分直接冲突。
最新事件：还没有新的协议信号。先给站点排队，再启动动画。
推荐实验场景
动画演示区
| 发送帧 | 队列 | 退避 | |
|---|---|---|---|
|
|
0 | 0 | |
| 0 | 0 | ||
| 0 | 0 | ||
| access point | |||
颜色图例
| 无帧 | |
| RTS | |
| CTS | |
| 数据帧 | |
| ACK |
载波侦听
| 信道空闲 | |
| 信道繁忙 | |
| 信道被 NAV 占用 | |
| 退避倒计时 |
教学重点
- 无遮挡互听时，站点可以先侦听到彼此，因此冲突更多体现在竞争时机，而不是完全“撞上”。
- 隐藏终端下，A 与 C 听不到彼此，因此 RTS/CTS 和 NAV 会变得更关键。
- 站点按钮可以反复点击排队，适合课堂上逐步增加业务负载。
